產品介紹

旋轉窯

旋轉窯是指旋轉煅燒窯(俗稱旋窯)，屬于建材設備類。旋轉窯在建材、冶金、化工、環保等許多生產行業中，廣泛地使用回轉圓筒設備對固體物料進行機械、物理或化學處理，這類設備被稱為旋轉窯或回轉窯。

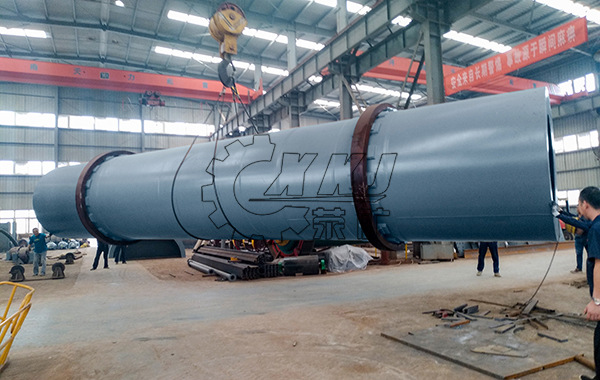

滎礦機械旋轉窯設備

旋轉窯的用途

水泥窯除鍛燒水泥熟料外，還用來鍛燒粘土、石灰石和進行礦渣烘干等;耐火材料生產中，采用回轉窯鍛燒原料，使其尺寸穩定、強度增加，再加工成型。有色和黑色冶金中，鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備，對礦石、精礦、中間物等進行燒結、焙燒。如:鋁生產中用它將氫氧化鋁焙燒成氧化鋁;煉鐵中用它生產供高爐煉鐵的球團礦;國外的“SL/RN法”、“Krupp法”用它對鐵礦石進行直接還原;氯化揮發焙燒法采用它提取錫和鉛等。選礦過程中，用回轉窯對貧鐵礦進行磁化焙燒，使礦石原來的弱磁性改變為強磁性，以利于磁選。化學工業中，用回轉窯生產蘇打，鍛燒磷肥、硫化鋇等。該法具有能耗低、用電少、不用硫酸和可利用中低品位磷礦的優點，很快得到推廣。

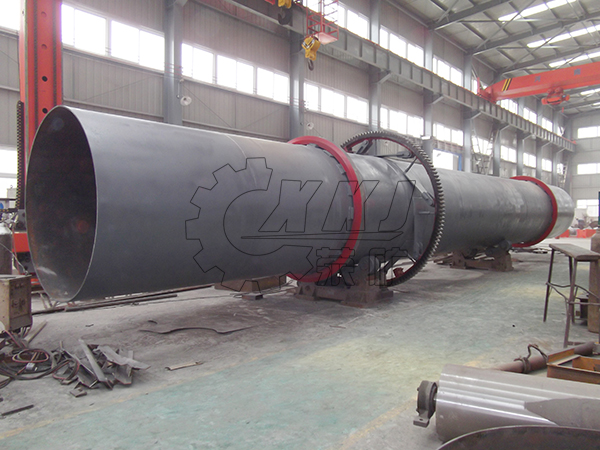

旋轉窯

旋轉窯易損件更換及維修

旋轉窯主要零件磨損到下列程度或出現下列缺陷時就需要更換或修理：旋轉窯傳動齒輪的齒厚磨損了30%或0.5模數時，或輪緣具有不可恢復的損傷時需要更換;窯筒體段節有裂紋或局部變形時要進行修理或更換;輪帶發現斷面磨損了10%(這時應對其應力及剛度核算一下)，或表面磨成錐形、多邊形，以及局部出現穿通裂紋時需進行更換;當托輪厚度磨損緣厚度磨去 20%，10%，擋輪的輪或托輪表面磨成錐形、多邊形或其他異形，或托輪與擋輪的輪緣有穿通裂紋時，必須更換或修理。更換托輪及軸時，其相應的襯瓦必須重新配研;窯尾密封裝置的固定摩擦圈和活動摩擦圈的厚度磨損了2/3時必須進行更換。托輪瓦座球體裂紋：回轉窯托輪瓦座球體因為意外凍裂，因為是鑄鐵材質，傳統方法不能修復。報廢更換不僅需要高額的費用，而且需要長時間停機等待備件，將給企業造成重大損失。托輪瓦座斷裂修復：旋轉窯在運行過程中，托輪瓦座因為意外造成斷裂，問題發生后，傳統方法不能有效修復，更換新備件不僅需要高額的費用，而且需要長時間停機等待備件，將給企業造成重大損失。

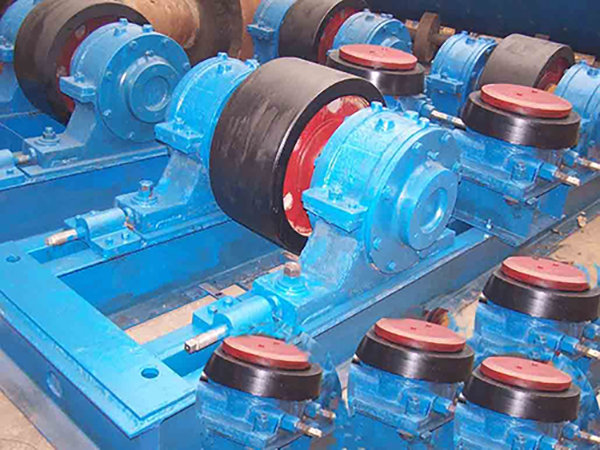

旋轉窯托輪瓦

旋轉窯工作原理

旋轉窯正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾(筒體的高端)進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向(從高端向低端)移動，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換后，由窯尾導出。

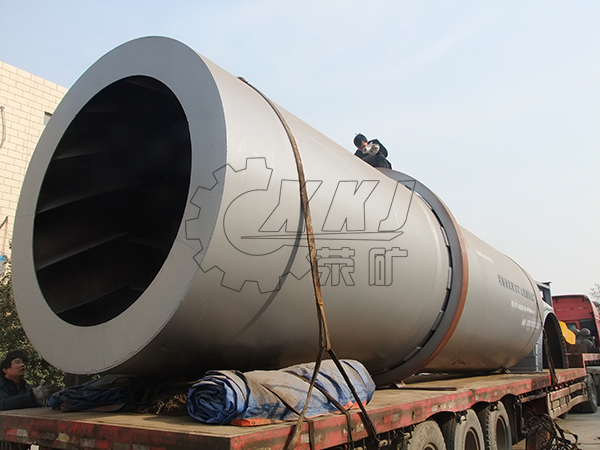

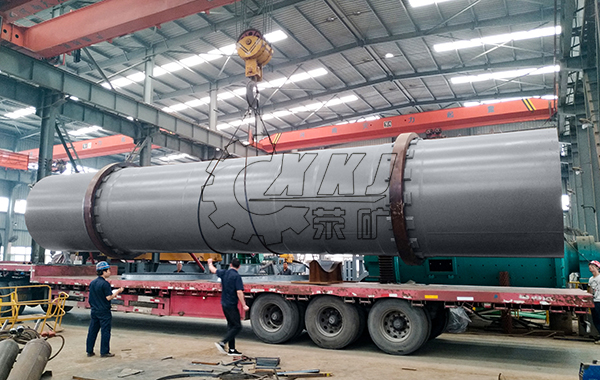

旋轉窯設備發貨現場

性能優勢

智能安全

立足礦山智能選礦技術,致力成智能化礦山一體化解決方案供應商；智能制造，安全生產；

節能高效

研制高效節能大型礦山成套設備，比常見選礦設備節能40%，選礦效率高；

除塵環保

有效減少了礦山粉塵對人體的傷害，提高了受粉塵影響而減慢的工作進效率，達到環保生產要求；

美觀耐用

外形圓滑新穎，顏色靚麗，由業主自由選擇；運行噪音小，設備耐磨性高；

產品參數

型號規格	直徑(m)	窯體長度(m)	斜度(%)	產量(t/d)	轉速(r/min)	電機功率(kw)	重量(t)
φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149
φ2.5×50	2.5	50	3	200	0.62-1.86	55	187
φ2.5×54	2.5	54	3.5	204	0.48-1.45	55	196
φ2.7×42	2.7	42	3.5	320	1.10-1.52	55	198
φ2.8×44	2.8	44	3.5	400	0.437-2.18	55	201
φ3.0×45	3	45	3.5	500	0.5-2.47	75	210
φ3.0×48	3	48	3.5	700	0.6-3.48	100	237
φ3.0×60	3	60	3.5	300	0.3-2	100	310
φ3.2×50	3.2	50	3.5	1000	0.6-3	125	278
φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283
φ3.5×54	3.5	54	4	1500	0.55-3.4	220	363
φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419
φ4.0×56	4	56	4	2300	0.41-4.07	315	456
φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510
φ4.2×60	4.2	60	4	2750	0.4-3.98	375	633
φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583
φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4

產品特點

旋轉窯的結構

旋轉窯由窯尾密封、回轉部分、帶檔輪支承裝置、傳動裝置、支承裝置、出料罩、齒輪罩、等部分所組成。

窯頭部分

窯頭是回轉窯出料部分，直徑大于回轉窯直徑，通過不銹鋼魚鱗片和窯體實現密封，主要組成部分有檢修口、噴煤嘴、小車、觀察孔等部分構成。

窯體部分

它是回轉窯(旋窯)的主體，通常有30~150米長，圓筒形，中間有3~5個滾圈。筒體多由工廠加工成3~10段，由大型卡車運輸到目的地后焊接而成。其中滾圈部分也俗稱(胎環)由鋼水澆鑄而成，滾圈部分窯體由于承重所以比其他部分窯體鋼板稍厚。支撐拖輪，也是窯體的一部分和滾圈對應與地基相連，是整個回轉窯的承重支柱。通常一組托輥，由兩個托輥和兩個擋輪組成。回轉窯在正常運轉時里面要鋪上耐火磚。

窯尾部分

窯尾部分也是回轉窯的重要組成部分，在進料端形狀類似一個回轉窯的蓋子，主要承擔進料和密封作用。
